Żeliwna Pompa ręczna studienna Max Weide Breslau

Cześć

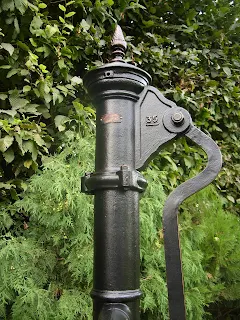

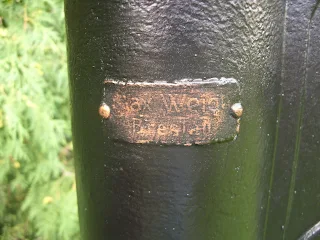

Chciał bym Wam przedstawić kolejną pompę ręczną do studni model 35 Max Weide Breslau.
Wszystko kompleksowo odnowione od całej pompy ręcznej w raz z cylindrem oraz dodanym filtrem do studni.

 Zacznijmy od tego iż całość została wypiaskowana gdyż to jest najlepsza metoda czyszczenia żeliwa. Później został odnowiony mechanizm pompujący tnz. odnowiony tłok w raz z nową tuleją cylindra ,, Cymbrowina,,

 Wszystkie luzy zostały wyeliminowane czyli: na dźwigni w dwóch miejscach , w pompie przy trzpieniu gdzie jest montowana dźwignia , przy cięgle który prowadzi do cylindra i porusza tłoczyskiem. Nowa skóra na tłoku o grubości 4mm którą osobiście dorabiam. Dodatkowo nowy zawór klapowy w raz z odważnikiem żeliwnym.

Reszta do dołu jest łączona rurami z tworzywa sztucznego tzw. PE

Na samym końcu gdzie rura wchodzi do wody został dorobiony filtr studzienny z siatki o wymiarach 0,16 x 0,16mm wykonanej ze stali nierdzewnej i przymocowanej nitami Aluminiowymi.
Całość została poddana próbie szczelności i mocy wydajności tj, na zaprezentowanym filmie poniżej.

Po tygodniowych próbach w studni wybudowanej z cegły , i o głębokości lustra wody 3m od powierzchni, zostało ręcznie odmalowana farbą czarną matową.

Taki zestaw może pompować wodę z max 8 metrów od dna do gruntu i może służyć przez cały rok.
W cylindrze został zamontowany kranik do wypuszczania wody na zimę, aby pompy nie rozmroził mróz. Po zakręceniu kranika przy ujemnych temperaturach można czerpać wodę prze krótką chwile, po całej czynności znów odkręcamy kran aby woda zeszła do wnętrza studni , gdzie jest zamontowany poziomo zawór.

Dziękuje za uwagę.

Pozdrawiam

Jarosław
