Witam
Przedstawiam dziś budowę pompy wodnej ręcznej , stary i niezawodnym stylu.
Dodam że pompa pochodzi z przełomu XIX./XXw. i jest produkcji Niemieckiej bądź Austriackiej
Jak widać pompa wyczyszczona i do pomalowania , ale nie chodzi mi o samą pompę .
Przy pompie jest dołączony cylinder oraz kranik , wszytsko połączone rurą oraz złączkami żeliwnymi.
Takie stare pompy , podłączone w ten sposób mogą pompować wodę prze wiele lat bez obaw o jakiekolwiek awarie.
Zaczniemy od samego dołu którego nie ma aby pompa mogła pompować wodę czyli
kosz ssawny pompy ręcznej.
Na zdjęciach poniżej znajdziecie jak wygląda, do tego dwie złączki i kawałek rury plastikowej .
Całość wkręcamy to do cylindra przy którym na końcu znajduje się otwór 6/4 cala.
Cylinder zrobiony z żeliwa , który jest w środku wyłożony mosiądzem aby nie korodował i nie niszczył tłok.
Przedstawiam dziś budowę pompy wodnej ręcznej , stary i niezawodnym stylu.
Dodam że pompa pochodzi z przełomu XIX./XXw. i jest produkcji Niemieckiej bądź Austriackiej
Jak widać pompa wyczyszczona i do pomalowania , ale nie chodzi mi o samą pompę .
Przy pompie jest dołączony cylinder oraz kranik , wszytsko połączone rurą oraz złączkami żeliwnymi.
Takie stare pompy , podłączone w ten sposób mogą pompować wodę prze wiele lat bez obaw o jakiekolwiek awarie.
Zaczniemy od samego dołu którego nie ma aby pompa mogła pompować wodę czyli
kosz ssawny pompy ręcznej.
Na zdjęciach poniżej znajdziecie jak wygląda, do tego dwie złączki i kawałek rury plastikowej .
Całość wkręcamy to do cylindra przy którym na końcu znajduje się otwór 6/4 cala.
Cylinder zrobiony z żeliwa , który jest w środku wyłożony mosiądzem aby nie korodował i nie niszczył tłok.

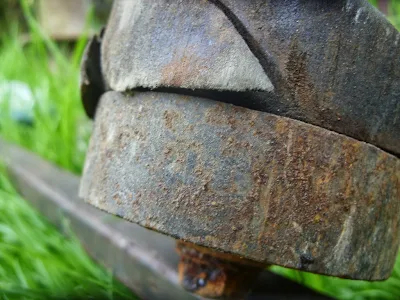

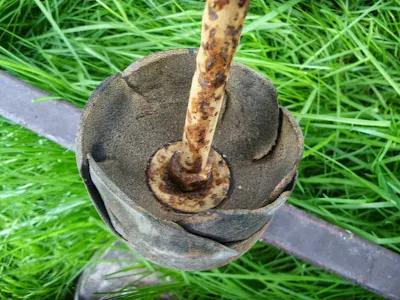

Tłok zrobiony w całości ze skóry bydlęcej jak widać na zdjęciach spełnia swoją rolę nie gorzej niż współczesne tłoki , sprawdzona technologia.
Skok tłoku w cylindrze to około 30 cm
Powyżej tłoka przy rurze znajduje się kranik do spuszczania wody na zimę , a wiec nie trzeba nic demontować tylko wystarczy spuścić wodę przed mrozami , a na wiosnę gdy miną mrozy zakręcić kranik machnąć parę razy i woda już tryska z wylewki pompy.
Jeżeli chodzi o wydajność , tego typu tłok pozwala napełnić wiadro 10 l około 8 machnięciami.
Przy pompie jest wajcha która jest zakończona gruszką ozdobną , ta gruszka ma 2 zadania:
Poprawić wygląd pompy oraz pomóc w pompowaniu wody przez swój ciężar na taki przełożeniu , niby nic ale jednak ktoś to wymyślił i chwała mu za to :)
Podsumowując; waga tego całego długiego na 260cm zestawy wynosi około 150kg
Po zamontowaniu pompa będzie wystawać ze studni na 115cm , a wylewka będzie w odległości 60cm.
Skok tłoku w cylindrze to około 30 cm
Powyżej tłoka przy rurze znajduje się kranik do spuszczania wody na zimę , a wiec nie trzeba nic demontować tylko wystarczy spuścić wodę przed mrozami , a na wiosnę gdy miną mrozy zakręcić kranik machnąć parę razy i woda już tryska z wylewki pompy.
Jeżeli chodzi o wydajność , tego typu tłok pozwala napełnić wiadro 10 l około 8 machnięciami.
Przy pompie jest wajcha która jest zakończona gruszką ozdobną , ta gruszka ma 2 zadania:
Poprawić wygląd pompy oraz pomóc w pompowaniu wody przez swój ciężar na taki przełożeniu , niby nic ale jednak ktoś to wymyślił i chwała mu za to :)
Podsumowując; waga tego całego długiego na 260cm zestawy wynosi około 150kg
Po zamontowaniu pompa będzie wystawać ze studni na 115cm , a wylewka będzie w odległości 60cm.
Pozdrawiam wszystkich odwiedzających
